Air Friction Shafts 에어 프릭션 샤프트

저텐션, 고텐션 등 다양하게 제작 가능합니다. 세한의 에어 프릭션 샤프트는 롤 교환 작업 시 불필요하게 낭비되는 시간을 대폭적으로 단축시켰으며,
원터치 조작 방식을 사용하므로 에너지 절감과 생산성 향상 효과가 뛰어납니다. 기존의 필름, 종이, 부직포 등 다양한 재료를 합친 복합품의
소폭 가공은 각각 와인딩에 장력 차이가 생기므로 와인딩 작업이 곤란하거나 후드 편차로 품질에서도 문제가 발생합니다.
세한의 에어 프릭션 샤프트는 이러한 문제를 에어 압력에 의해 지관을 고정하여 해결하였으며 또한 에어 실린더 압력에 의해 각각 구동하여 리와인딩 할 수 있습니다.

에어 프릭션 샤프트 특장점

- 에어 누출이 매우 적기 때문에 에어 소비량이 적습니다.
- 에어 실린더 압력에 의한 지관 고정 때문에 미끄럼이 없습니다.
- 지관 삽입 시, 럭(Lug)이 안으로 들어가기 때문에 종이 분진이 생기지 않습니다.
- 에어 압력에 의한 토크의 미세조정(1~7 kgf/㎠)이 가능하기 때문에, 좋은 품질을 얻을 수 있습니다.
- 지관의 탈착이 용이하기 때문에, 생산성 향상에 확실한 효과를 얻을 수 있습니다.
- 필름 전반 및 복합재료(6μ~800μ) 용도에 따라 표준•강력•특수형을 선택할 수 있습니다.
- 저텐션, 고텐션 등 다양하게 제작 가능합니다.
- 전공 변환 장치를 이용하여 에어 압력을 전기로 자동 조정하여 사용할 수 있도록 합니다.
- 구축 모터, 전기 컨트롤, 텐션 등 조정해서 사용 가능합니다.
- 3″ 코어내경 ø76.2 전용입니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

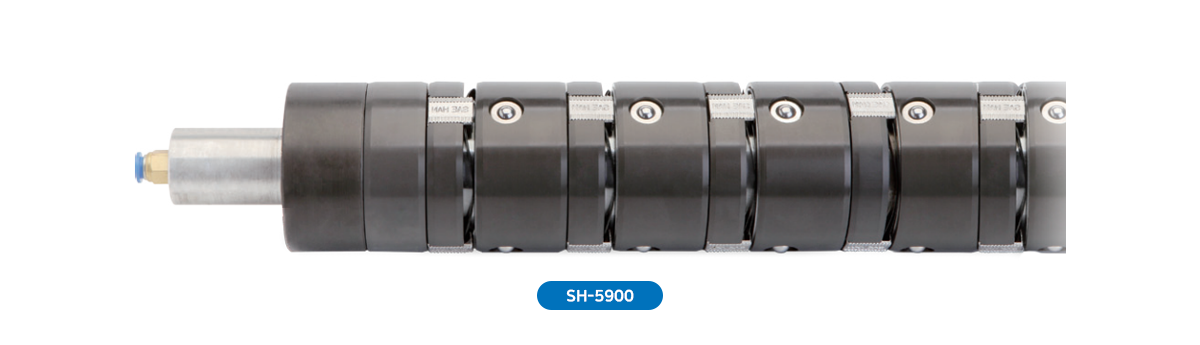

제품사진

Air Friction 2Line Shafts 에어 프릭션 2라인 샤프트

세한의 에어 프릭션 2라인 샤프트는 토크 조정 및 코어 클램프 등 2개의 에어 라인으로 조절이 가능합니다.

에어 프릭션 2라인 샤프트 특장점

- 3" 코어 내경 Ø76.2 전용입니다.
- 한 개의 에어 라인으로 제어되지 않은 다양한 필름을 와인딩 할 수 있습니다.
- 저토크에서 고토크로 정확하고 부드럽게 조정이 가능합니다.
- 테퍼 구조로 제작되어 코어가 처짐 없이 정확하게 척 작업(Chucking work) 합니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

제품사진

Air Friction Ball Shafts 에어 프릭션 볼 샤프트

고무 에어 척은 이중 씰링, 유압 튜브 밴딩으로 에어 튜브가 부풀어도 에어는 절대 누출되지 않는 정밀 설계로 개발되었습니다.

에어 프릭션 볼 샤프트 특장점

- 지관의 장착 시 볼이 있어 롤 교환 작업을 편하고, 빠르게 실행할 수 있습니다.
- 원단을 와인딩 한 후 이송이 편리하기 때문에 생산성 향상 효과가 탁월합니다.
- 관의 내경은 자동으로 센터링하여 줌으로써 직진도를 유지할 수 있습니다.
- 기존 에어샤프트에 비해 원단 와인딩 시 하중의 무게로 인한 처짐 현상이 적습니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

제품사진

Quick Side Friction Shafts 퀵 사이드 프릭션 샤프트

소폭 가공은 각각 와인딩에 장력 차가 생겨 와인딩 작업이 곤란하고, 후드 편차로 품질에도 문제가 발생합니다.
세한의 독자적인 기술로 개발된 퀵 사이드 프릭션 샤프트는 사이드에서 실린더로 밀기 때문에 각각의 프릭션을 동시에 구동하여 리와인딩 할 수 있습니다.

퀵 사이드 프릭션 샤프트 특장점

- 샤프트 축 Φ가 크므로 중량물이나 민감하지 않은 원단에 주로 사용됩니다.
- 내부 원심력에 의해 지관을 고정하므로 절대로 지관이 헛돌지 않습니다.
- 지관의 탈착 시, 반대로 돌려서 빼는 방식으로 지관의 탈착이 용이합니다.
- 와인딩 토크는 제품 하중에 의한 축 변형에 영향을 받지 않으므로 장력을 안정적으로 얻을 수 있습니다.
- 지관을 고정하는 립 면이 지관 내면에 접촉하기 때문에 중심이 한쪽으로 치우치지 않으며 진동이 적고, 고속 와인딩이 가능합니다.

제품사진
