로타리 조인트 rotary joints

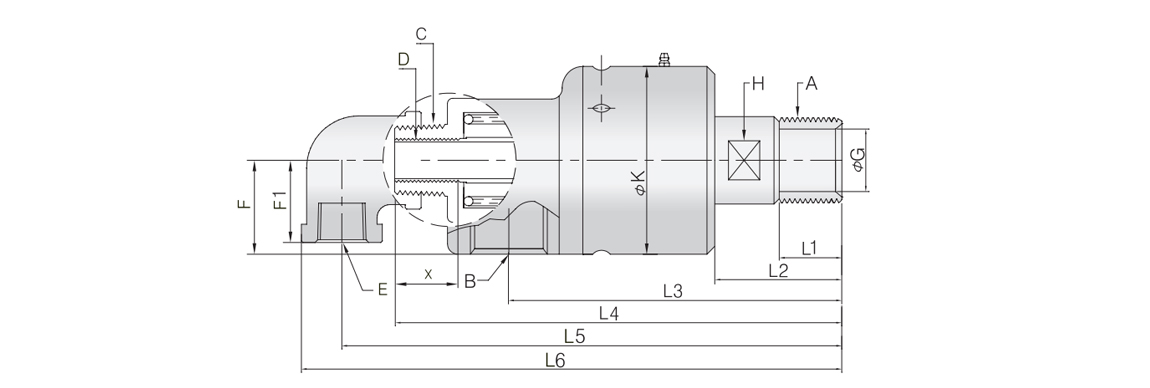

SizeMark A
(PT)
B
(PT)
C
(PT)
D
(PF)
E
(PT)
F F1 G H H1 K L1 L2 L3 L4 L5 L6 X W
(kg)
10A 3/8" 3/8" 3/8" M6 1/4" 22 18 9.5 14 22 44.5 16 26 71 102 106 123 - 1
15A 1/2" 1/2" 3/8" 1/8" 3/8" 27.5 20 13.5 15 22 55 18 34 98 133 139 150 10 1
20A 3/4" 3/4" 1/2" 1/4" 1/2" 31.5 22 17.5 14 28 63 20 40 113 152 158 170 12 1.4
25A 1" 1" 3/4" 3/8" 1/2" 36 27 23 18 34 72 25 46 124 170 186 202 13 2
32A 1 1/4" 1 1/4" 1" 1/2" 3/4" 42.5 33 29.5 21 42 85 30 55 143 211 219 236 15 3
40A 1 1/2" 1 1/2" 1 1/4" 3/4" 3/4" 46.5 35 35 25 50 93 34 62 167 234 250 267 17 4
50A 2" 2" 1 1/4" 3/4" 3/4" 58 35 47 25 65 116 35 62 190 259 272 289 17 7
65A 2 1/2" 2 1/2" 2" 1 1/4"
1 1/2"
1" 67.5 45 60 30 75 135 40 75 214 228 320 347 20 14
80A 3" 3" 2 1/2" 1 1/4"
1 1/2"
1 1/4" 75 53 70 30 85 150 40 75 225 303 350 381 20 18
