메카니컬씰 Mechanical Seals

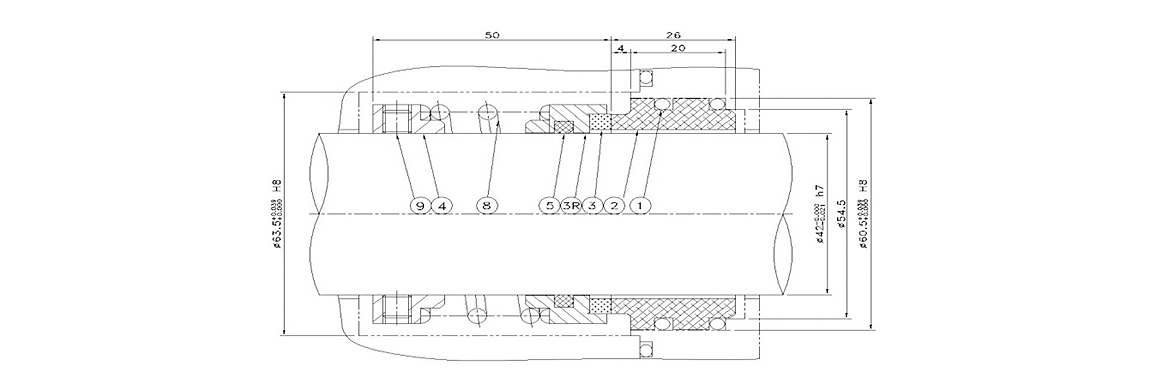

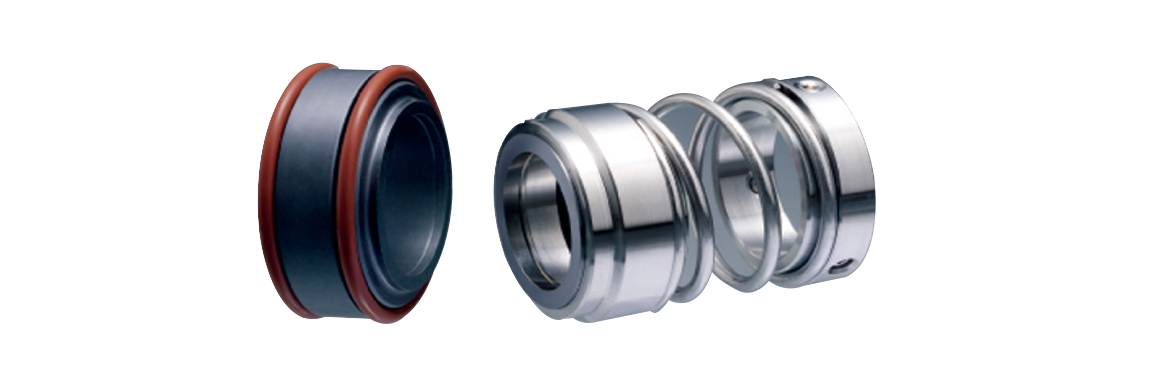

Single coil spring with tail end Unbalanced single seal (US type)

Single, Balanced Bellow-spring type (SMB) 특징

공차 F7 H8 H8 0 0.5 0 0.5 0 0.5
SIZE D D1 D2 D3 D4 L1 L2 L3
20 20 34 36 31 37 38 24 20
22 22 36 38 32 38 38 24 20
25 25 39 41 34 40 38 24 20
28 28 42 44 38 44 40 24 20
30 30 44 46 41 47 40 26 20
32 32 46 48 42 48 40 26 20
35 35 49 51 45 51 40 26 20
38 38 54 58 48 54 45 26 20
40 40 56 60 51 57 45 26 20
42 42 58 62 54.5 60.5 50 26 20
43 43 59 63 54.5 60.5 50 26 20
45 45 61 65 55 61 50 26 20
48 48 64 68 58 64 55 26 20
50 50 66 70 61 67 55 26 20
52 52 68 72 64 70 58 26 20
55 55 71 75 67 73 58 26 20
58 58 76 83 70 76 58 26 20
60 60 78 85 74 80 60 28 22
62 62 80 87 76 82 60 28 22
65 65 83 90 80 86 62 28 22
68 68 86 93 82 88 62 28 22
70 70 90 95 83 89 65 28 22
75 75 95 104 89 95 65 28 22
80 80 100 9 94 100 70 28 22
85 85 105 114 97 103 70 28 22
90 90 110 119 102 108 75 28 22
95 95 115 124 107 112 75 28 22
100 100 120 129 112 118 75 28 22
