메카니컬 씰 Mechanical Seals

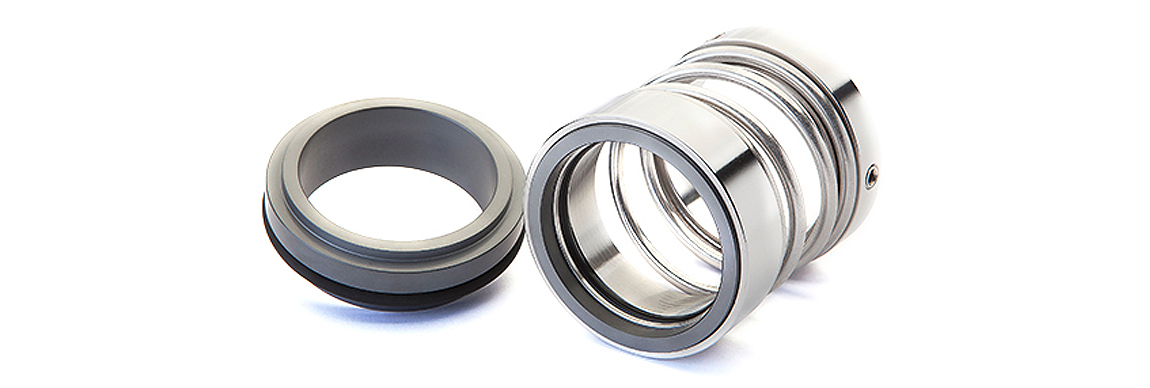

Non-Clutch Single Coil Spring Seals 논-클러치 싱글 코일 스프링 씰

선박 및 해수용과 각종 연료, 물, 기름 등에 사용되며,
특히 바닷물에 스프링 부식을 방지하고자 특수 처리된 싱글 코일 스프링(Single Coil Spring)이 사용되도록 설계

논-클러치 싱글 코일 스프링 씰 특징

  • 사용 용도에 따라 특수 오링(O-ring)을 사용하며, 산에 관한 모든 화학 물질과 부식성 액체, 기체, 산에 사용되도록 설계되어 있습니다.
  • 몸체(Body)는 All Stainless 재질로 되어 부식이 일어나지 않으며, 수명이 긴 장점이 있습니다.
  • 씰링은 유체 및 환경에 따라 SiC, 텅스텐 카바이드, 세라믹 등을 사용합니다.
  • 씰링은 몸체(Body)와 열 박음을 하며, 씰 표면은 정밀하게 폴리싱(Polishing) 되어 있습니다.
Operating Data
Shaft diameter Temperature Pressure Speed Viscosity Solid content
20~100mm -30 ~ 160℃(depending on materials) Up to 1.5MPa 15m/s Less than 300 Cp Up to 7%

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

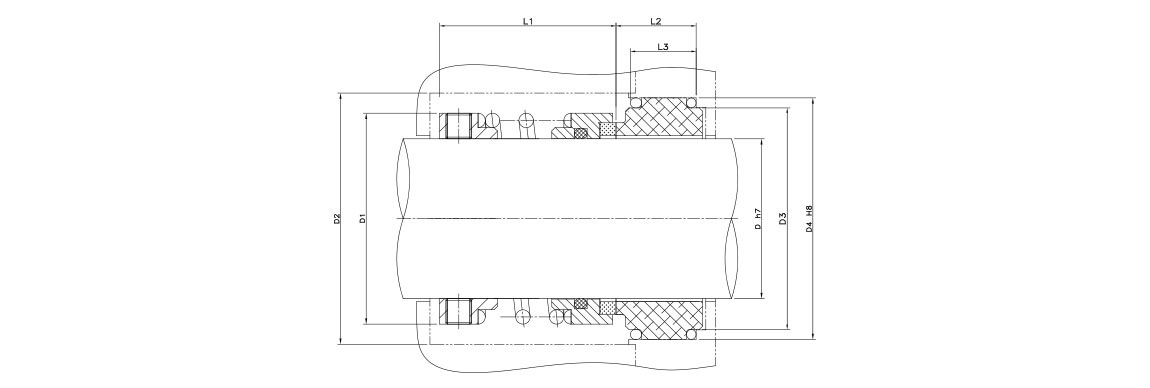

D D1 D2 L1 D3 D4 L2 L3
20 34 36 41 42 36 23 18
22 36 38 41 44 38 23 18
25 39 41 43 47 41 23 18
28 42 44 45 50 44 23 18
30 44 46 45 52 46 23 18
32 46 48 45 54 48 23 18
35 49 51 49 57 51 23 18
38 54 58 53 64 58 25 20
40 56 60 55 66 60 25 20
42 58 62 55 68 62 25 20
43 59 63 55 69 63 25 20
45 61 65 55 71 65 25 20
48 64 68 55 74 68 25 20
50 66 70 60 76 70 25 20
52 68 72 61 78 72 25 20
55 71 75 61 81 75 25 20
58 76 83 63 89 83 28 22
60 78 85 63 91 85 28 22
62 80 87 63 93 87 28 22
65 84 90 67 96 90 28 22
68 87 93 67 99 93 30 24
70 90 95 68 101 95 30 24
75 95 104 72 110 104 30 24
80 100 109 72 115 109 31 25
85 107 114 77 120 114 31 25
90 112 119 77 125 119 31 25
95 119 124 82 130 124 31 25
100 124 129 82 135 129 31 25
