메카니컬 씰 Mechanical Seals

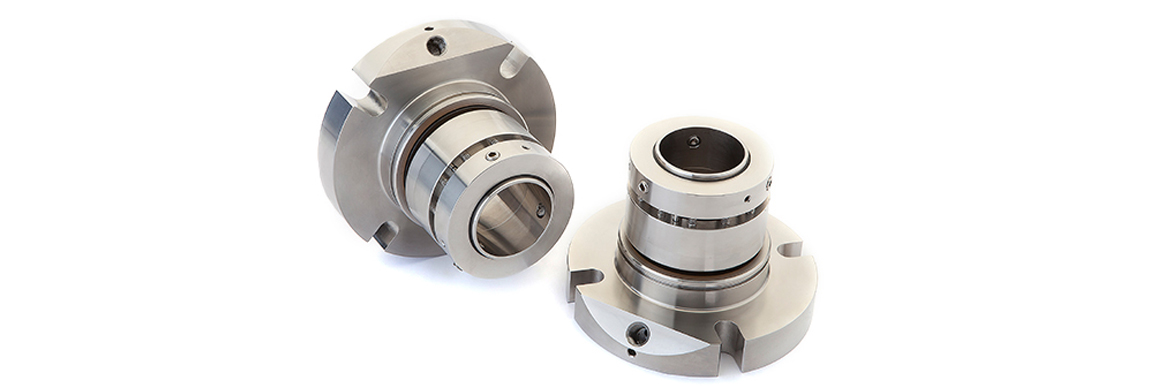

Cartridge Driving Single Seals 카트리지 드라이빙 싱글 씰

밸런스 씰(Ballanced Seal) 장착으로 작동 시, 씰 표면의 보조 장치 윤활제가 필요 없이 사용.

카트리지 드라이빙 싱글 씰 특징

  • 진공 상태 사용이 우수하며, 제약 및 화학산업, 상부 투입 믹서 교반기, 원자로 용기 등 사용됩니다.
  • 싱글 타입(Single Type)으로 진공 상태에서 작동 시 드레인 홀(Drain Hole)을 통해 누수, 누유, 공기압을 확인할 수 있습니다.
  • 축 진동에 다소 변화가 있더라도 씰링이 확실하고, 조정 작업도 필요 없습니다.
  • 모두 부품이 축 슬리브(Shaft Sleeve)가 콤팩트 하게 조립되어 설치가 용이하므로 긴 수명을 유지할 수 있습니다.
  • 씰링의 동심도, 직각도를 정확하게 유지시켜주는 멀티 스프링 타입(Multi-Spring Type)으로 씰의 표면의 마찰이 작아서 동력 손실을 최소화할 수 있습니다.
  • 사용 용도에 따라 특수 오링(O-ring)을 사용하며, 바디는 All Stainless 재질로 구성되어 있습니다.
  • 씰링은 드레인(Drain) 사용 용도에 맞게 정밀하게 폴리싱(Polishing) 되어 있고, 고객 요구 사양에 맞게 재질 선택이 가능합니다.
  • 고온, 고압, 고속에 사용되며, 씰 재질은 사용 용도에 맞게 특수 설계가 가능합니다.
Operating Data
Shaft diameter Temperature Pressure Shaft Speed :
25~100mm -20 ~ 150℃ (250℃) Vacuum ~ 0.6 Mpa Up to 350 RPM

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

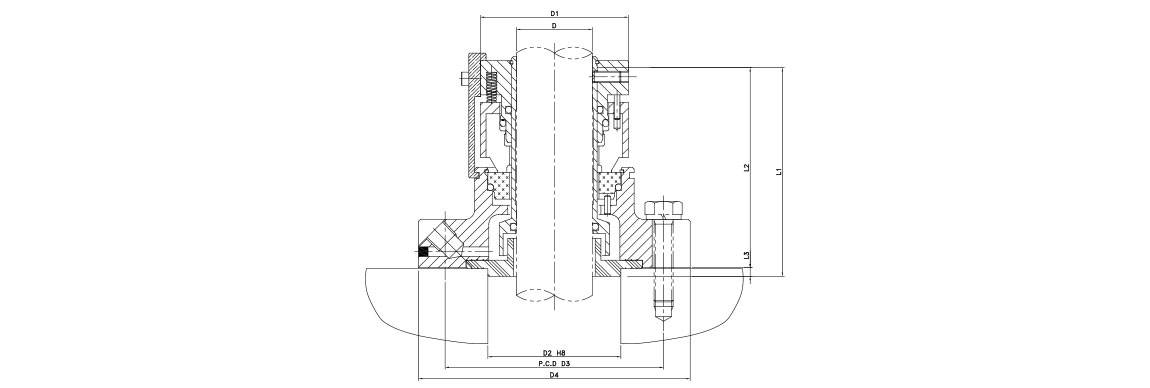

Model D D1 D2 D3 D4 L1 L2 L3
025 25 70 56 105 130 121 117 27
030 30 75 62 110 135 121 117 27
035 35 78 66 115 140 121 117 27
040 40 80 72 120 145 121 117 27
045 45 83 76 125 150 121 117 27
050 50 86 82 130 155 121 117 27
055 55 100 86 135 160 121 117 27
060 60 105 92 140 165 121 117 27
065 65 115 96 150 170 121 117 27
070 70 120 102 155 180 125 121 27
075 75 125 106 160 185 125 121 27
080 80 130 112 165 190 125 121 30
085 85 135 116 180 195 125 121 30
090 90 140 122 190 220 125 121 30
095 95 145 126 195 225 125 121 30
100 100 150 132 200 230 125 121 30
